اورلب میلگرد یا اورلپ میلگرد یکی از روشهای رایج برای اتصال دو میلگرد در سازههای بتنآرمه است. در این روش، دو میلگرد در طول مشخصی روی یکدیگر قرار میگیرند تا نیرو از طریق پیوستگی بین فولاد و بتن از یک میلگرد به میلگرد دیگر منتقل شود. به این طول، طول اورلب میلگرد یا طول همپوشانی گفته میشود. نکته مهم این است که طول اورلب عدد ثابتی برای همه میلگردها نیست و نمیتوان برای تمام پروژهها صرفاً از عباراتی مانند ۴۰D یا ۵۰D استفاده کرد. قطر میلگرد، مقاومت بتن، نوع و مقاومت فولاد، کششی یا فشاری بودن میلگرد، شرایط پوشش و فاصله میلگردها، درصد میلگردهای وصلهشده و ضوابط طراحی بر مقدار موردنیاز اثر میگذارند.

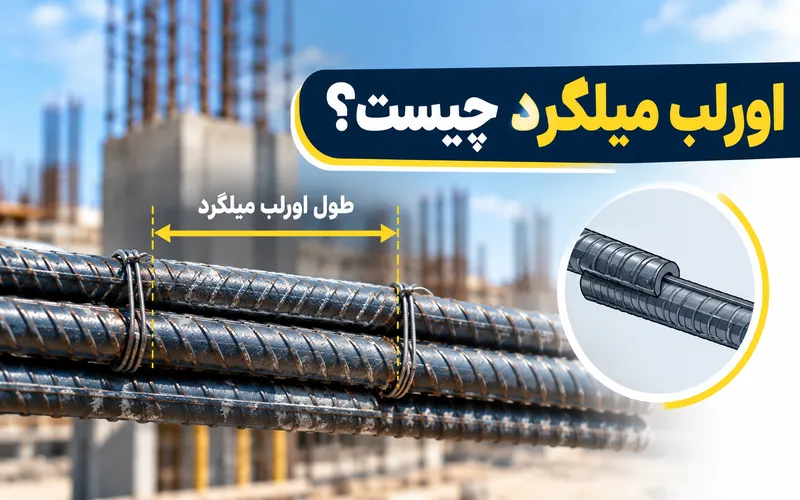

اورلب میلگرد چیست؟
اورلب میلگرد چیست؟ به زبان ساده، اورلب روشی برای ادامهدادن یک میلگرد با استفاده از میلگرد دیگری است؛ بهطوری که بخشی از طول دو میلگرد روی یکدیگر قرار میگیرد. این قسمت مشترک، امکان انتقال نیرو بین دو میلگرد را از طریق چسبندگی و درگیری میلگرد با بتن فراهم میکند.
در نقشهها و منابع فنی ممکن است برای این اتصال از اصطلاحات مختلفی استفاده شود، از جمله:
🔷اورلب میلگرد
🔷اورلپ میلگرد
🔷طول همپوشانی میلگرد
🔷وصله پوششی میلگرد
دلیل اصلی استفاده از اورلب این است که میلگردهای موجود در سازه معمولاً طول محدودی دارند و در بسیاری از اعضا لازم است طول آرماتور ادامه پیدا کند. همچنین در زمان اجرای ستون، تیر، دیوار یا فونداسیون ممکن است لازم باشد میلگردهای دو بخش مختلف با یکدیگر امتداد پیدا کنند.
در محل وصله، انتقال نیرو فقط به قرار گرفتن دو میلگرد کنار یکدیگر وابسته نیست؛ طول وصله و شرایط بتن و آرماتور باید به اندازهای باشد که انتقال نیروی موردنیاز امکانپذیر شود. به همین دلیل، طول اورلب بخشی از جزئیات مهم طراحی و اجرای سازههای بتنآرمه محسوب میشود.

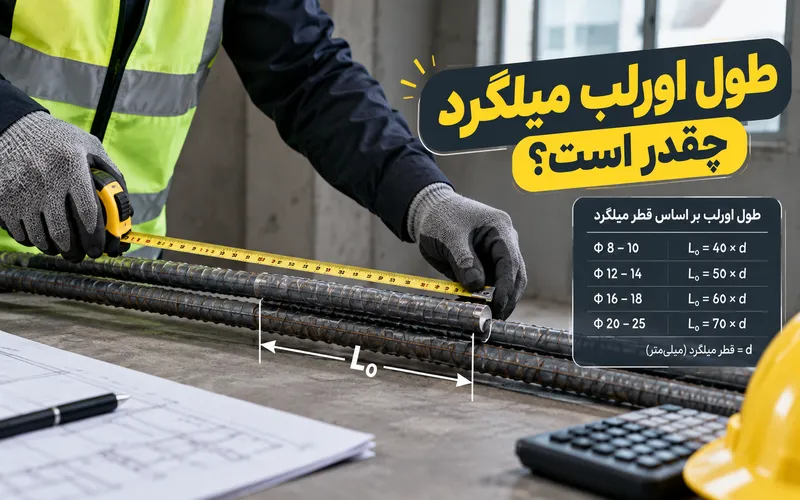

طول اورلب میلگرد چقدر است؟
طول اورلب میلگرد عدد ثابتی نیست و نباید صرفاً با یک ضریب ثابت برای همه پروژهها تعیین شود.
گاهی در کارگاهها برای تخمین سریع، طول اورلب را بهصورت ضریبی از قطر میلگرد بیان میکنند؛ برای مثال ۴۰ برابر یا ۵۰ برابر قطر. اما چنین اعدادی را نباید بدون توجه به شرایط پروژه بهعنوان طول قطعی وصله در نظر گرفت.
مهمترین عوامل مؤثر بر طول اورلپ میلگرد عبارتاند از:
- قطر میلگرد: با افزایش قطر، الزامات طول مهاری و وصله نیز میتواند تغییر کند.
- مقاومت و رده بتن: مقاومت بتن و توانایی آن در انتقال نیرو از طریق پیوستگی میلگرد و بتن در محاسبات مؤثر است.
- نوع و مقاومت فولاد: مشخصات مکانیکی میلگرد، از جمله مقاومت تسلیم، در تعیین طول موردنیاز نقش دارد.
- نوع تنش: شرایط میلگردی که تحت کشش قرار دارد با میلگرد تحت فشار یکسان نیست.
- پوشش بتن و فاصله میلگردها: پوشش و فاصله مناسب میتواند بر رفتار پیوستگی و احتمال گسیختگی ناشی از ترک خوردن بتن اثر بگذارد.
- درصد میلگردهای وصلهشده: وصله کردن تعداد زیادی از میلگردها در یک مقطع میتواند الزامات مربوط به وصله را تحت تأثیر قرار دهد.
- ضوابط طراحی و آییننامه: مرجع طراحی پروژه تعیین میکند طول وصله چگونه محاسبه و کنترل شود.
- شرایط اجرایی: نحوه قرارگیری میلگردها، دسترسی، تراکم آرماتورها و امکان بتنریزی مناسب نیز اهمیت دارد.
بنابراین اگر سؤال این باشد که «اورلب میلگرد چند سانت است؟»، پاسخ دقیق بدون داشتن مشخصات پروژه امکانپذیر نیست. برای اجرای واقعی باید مقدار درجشده در نقشه سازه و محاسبات مهندس طراح ملاک قرار گیرد.
جدول طول اورلب میلگرد
ارائه یک جدول با اعداد ثابت برای همه شرایط میتواند گمراهکننده باشد؛ زیرا طول اورلب میلگرد تنها به قطر میلگرد وابسته نیست و شرایط مختلف طراحی و اجرا میتوانند مقدار موردنیاز را تغییر دهند. عواملی مانند مقاومت بتن، مشخصات مکانیکی و قطر میلگرد، نوع تنش، پوشش بتن، فاصله میلگردها، وضعیت مهاری و درصد میلگردهای وصلهشده باید در تعیین طول نهایی وصله در نظر گرفته شوند. به همین دلیل، اعدادی مانند ۴۰ برابر یا ۵۰ برابر قطر میلگرد که گاهی در محاسبات کارگاهی مورد استفاده قرار میگیرند، نباید بهعنوان یک مقدار قطعی و قابل استفاده برای تمام پروژهها در نظر گرفته شوند.
بنابراین جدول زیر صرفاً میتواند بهعنوان راهنمای اولیه برای مقایسه قطر میلگردها و مشاهده طول حاصل از ضرایب مختلف مورد استفاده قرار گیرد و جایگزین محاسبات سازهای یا نقشه اجرایی نیست. برای اجرای نهایی، مقدار وصله باید مطابق نقشه سازه، مشخصات پروژه و ضوابط فنی مورد استفاده تعیین شود. همانطور که در موضوعات ساختمانی مختلف، برای مثال هنگام بررسی قیمت هر متر ورق گالوانیزه نیز نمیتوان بدون توجه به ضخامت، مشخصات فنی و شرایط خرید یک عدد ثابت را برای همه محصولات در نظر گرفت، در مورد اورلب میلگرد نیز تعیین یک عدد واحد برای تمام شرایط منطقی نیست.
در نتیجه، اعداد جدول را بهتر است برای درک بهتر تفاوت طولها و انجام برآوردهای اولیه در نظر بگیرید؛ اما پیش از اجرای وصله، حتماً مقدار نهایی با نقشه و محاسبات سازهای پروژه تطبیق داده شود.
| قطر میلگرد | ۴۰ برابر قطر | ۵۰ برابر قطر |
| ۱۰ میلیمتر | ۴۰ سانتیمتر | ۵۰ سانتیمتر |
| ۱۲ میلیمتر | ۴۸ سانتیمتر | ۶۰ سانتیمتر |
| ۱۴ میلیمتر | ۵۶ سانتیمتر | ۷۰ سانتیمتر |
| ۱۶ میلیمتر | ۶۴ سانتیمتر | ۸۰ سانتیمتر |
| ۱۸ میلیمتر | ۷۲ سانتیمتر | ۹۰ سانتیمتر |
| ۲۰ میلیمتر | ۸۰ سانتیمتر | ۱۰۰ سانتیمتر |
| ۲۲ میلیمتر | ۸۸ سانتیمتر | ۱۱۰ سانتیمتر |
| ۲۵ میلیمتر | ۱۰۰ سانتیمتر | ۱۲۵ سانتیمتر |
| ۲۸ میلیمتر | ۱۱۲ سانتیمتر | ۱۴۰ سانتیمتر |
| ۳۲ میلیمتر | ۱۲۸ سانتیمتر | ۱۶۰ سانتیمتر |
توجه: اعداد بالا صرفاً تبدیل ضریبهای ۴۰D و ۵۰D به طول هستند و به معنی تأیید این ضرایب بهعنوان طول وصله نهایی نیستند. مقدار نهایی باید بر اساس نقشه سازه، محاسبات طراح و آییننامه مرجع پروژه تعیین شود. در منابع فنی نیز طول وصله تابع شرایطی فراتر از قطر میلگرد معرفی شده است.
فرمول محاسبه اورلب میلگرد چیست؟
برای محاسبه اورلب میلگرد نمیتوان یک فرمول ثابت و یکسان برای تمام پروژهها در نظر گرفت. در محاسبات ساده کارگاهی، گاهی طول اورلب بر اساس ضریبی از قطر میلگرد تعیین میشود؛ برای مثال روابطی مانند ۴۰D یا ۵۰D مطرح میشوند که در آن D قطر میلگرد است.
بااینحال، این ضرایب صرفاً میتوانند یک برآورد اولیه ارائه دهند و مقدار نهایی باید بر اساس ضوابط فنی و نقشه سازه تعیین شود. مقاومت بتن، مقاومت و قطر میلگرد، نوع تنش کششی یا فشاری، پوشش بتن، فاصله میلگردها، شرایط مهاری و درصد میلگردهای وصلهشده از عوامل مؤثر در این محاسبه هستند.
بنابراین برای اجرای پروژه نباید صرفاً به یک عدد ثابت اتکا کرد. همانطور که در بررسی مشخصات محصولاتی مانند رول گالوانیزه مشهد، ویژگیهایی مانند ضخامت و مشخصات فنی در ارزیابی محصول اهمیت دارند، در اورلب میلگرد نیز مشخصات فنی پروژه تعیینکننده مقدار نهایی است.
فرمول تقریبی کارگاهی
در برخی کارگاهها برای برآورد اولیه طول اورلب میلگرد از رابطه L = n × d استفاده میشود که در آن d قطر میلگرد و n ضریب تجربی است. برای نمونه، اگر ضریب ۵۰D در نظر گرفته شود، طول تقریبی اورلب میلگرد ۱۶ میلیمتری برابر ۸۰۰ میلیمتر یا ۸۰ سانتیمتر خواهد بود. بااینحال، این روش صرفاً برای تخمین اولیه کاربرد دارد و جایگزین محاسبات سازهای و نقشه اجرایی پروژه نیست.
محاسبه طبق ضوابط فنی
در محاسبه واقعی طول وصله، نمیتوان فقط قطر میلگرد را در یک ضریب ثابت ضرب کرد. عواملی مانند نوع تنش، مقاومت بتن، مشخصات و مقاومت فولاد، پوشش و فاصله میلگردها، شرایط مهاری و درصد آرماتورهای وصلهشده نیز باید حتما بررسی شوند. ضوابط فنی، طول وصله را با توجه به الزامات مهاری و شرایط پیوستگی تعیین میکنند. بنابراین مقدار نهایی باید مطابق نقشه سازه و آییننامه مورد استفاده پروژه مشخص شود.

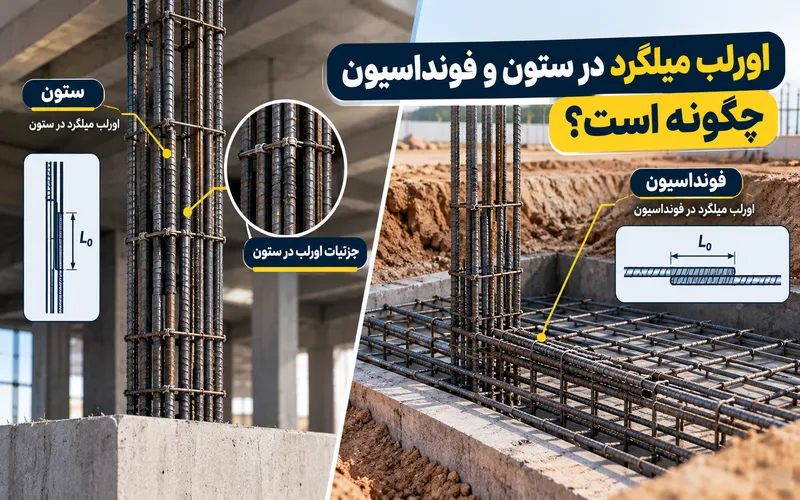

اورلب میلگرد در ستون و فونداسیون چگونه است؟
محل وصله در اعضای مختلف سازه یکسان نیست و انتخاب موقعیت مناسب باید با توجه به نیروهای وارد بر عضو، نقشه سازه، جزئیات آرماتوربندی و ضوابط طراحی انجام شود. به همین دلیل، نمیتوان یک محل عمومی را برای تمام ستونها، فونداسیونها یا سایر اعضای بتنآرمه مناسب دانست. در تعیین محل وصله باید عواملی مانند نوع نیروی واردشده، میزان آرماتورهای موجود، تراکم میلگردها، طول مهاری موردنیاز و امکان بتنریزی صحیح در نظر گرفته شود.
همچنین در برخی پروژهها ممکن است بهجای وصله پوششی، روشهایی مانند فورجینگ میلگرد برای اتصال میلگردها مورد استفاده قرار گیرد که الزامات اجرایی و کنترل کیفیت خاص خود را دارد. بنابراین انتخاب روش اتصال و محل اجرای آن باید پیش از شروع عملیات آرماتوربندی و مطابق نقشههای اجرایی مشخص شود.
هرگونه جابهجایی محل وصله یا تغییر روش اتصال بدون هماهنگی با طراح سازه میتواند بر عملکرد عضو اثر بگذارد؛ بنابراین نقشه سازه و دستورالعملهای فنی پروژه باید مبنای اجرا قرار گیرند.
نتخاب صحیح روش اتصال میلگرد و اجرای دقیق جزئیات آرماتوربندی، تأثیر مستقیمی بر کیفیت و عملکرد سازه دارد. اگر برای طراحی، اجرای سازههای فلزی و بتنی یا انتخاب روش مناسب اتصال میلگرد به مشاوره تخصصی نیاز دارید، میتوانید با کارشناسان توس ارگ در ارتباط باشید. تیم توس ارگ با بررسی شرایط پروژه و نیازهای اجرایی، راهکار متناسب با مشخصات سازه را پیشنهاد میدهد.
اورلب میلگرد ستون
در اورلب میلگرد ستون، محل اجرای وصله اهمیت زیادی دارد؛ زیرا ستون یکی از اعضای اصلی باربر سازه است و میتواند تحت تأثیر نیروهای محوری، خمشی و جانبی قرار داشته باشد. محل وصله، طول همپوشانی، نحوه مهار میلگردها و جزئیات خاموتگذاری باید مطابق نقشه سازه و ضوابط طراحی تعیین شود. همچنین میلگردهای انتظار باید با طول مناسب برای ادامه آرماتور ستون اجرا شوند. انتخاب محل وصله نباید صرفاً بر اساس یک ضریب ثابت مانند ۴۰D یا ۵۰D انجام شود و هرگونه تغییر در جزئیات اجرایی باید با نظر طراح سازه باشد.
اورلب میلگرد فونداسیون
در اورلب میلگرد فونداسیون، محل قرارگیری میلگردها و نحوه انتقال نیرو اهمیت ویژهای دارد. بهخصوص در میلگردهای کششی، محل وصله باید با توجه به شرایط نیرو و جزئیات نقشه سازه انتخاب شود. طول پوشش، فاصله میلگردها و امکان بتنریزی مناسب نیز باید در محل وصله کنترل شود. تجمع تعداد زیادی میلگرد در یک ناحیه میتواند تراکم آرماتورها را افزایش داده و عبور و تراکم مناسب بتن را دشوار کند. بنابراین محل دقیق وصله و طول موردنیاز آن باید از نقشههای سازه و محاسبات فنی پروژه استخراج و سپس در مرحله اجرا کنترل شود.

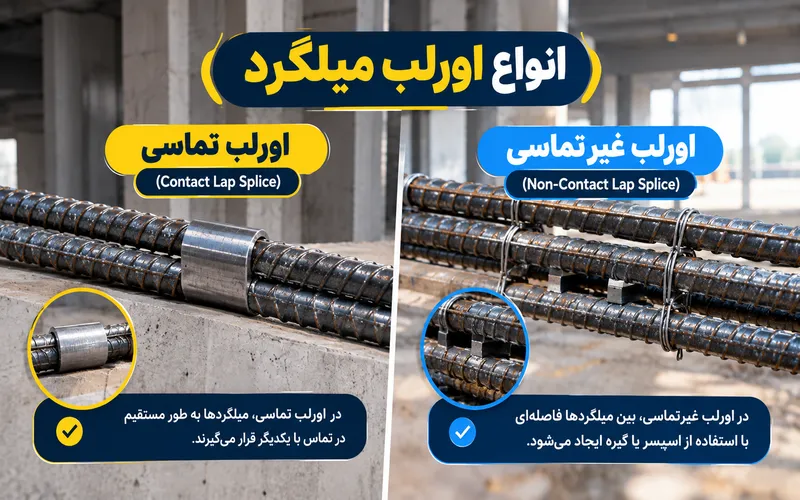

انواع اورلب میلگرد چیست؟
از نظر نحوه قرارگیری دو میلگرد، میتوان دو حالت اصلی را در نظر گرفت: اورلب تماسی و اورلب غیرتماسی. تفاوت این دو روش در نحوه قرار گرفتن میلگردها در طول ناحیه وصله و فاصله میان آنهاست.
در اورلب تماسی، دو میلگرد در کنار یکدیگر قرار گرفته و معمولاً با سیم آرماتوربندی به هم مهار میشوند تا هنگام اجرای بتنریزی جابهجا نشوند. در مقابل، در اورلب غیرتماسی، بین دو میلگرد فاصلهای وجود دارد و این فاصله باید به اندازهای باشد که بتن بتواند بهدرستی در فضای میان آنها قرار گیرد و الزامات مربوط به پوشش و تراکم آرماتورها نیز رعایت شود.
انتخاب نوع اورلب به جزئیات طراحی، شرایط عضو سازهای، قطر میلگردها، نحوه آرماتوربندی و الزامات اجرایی پروژه بستگی دارد. همچنین صرف کنار هم قرار دادن دو میلگرد به معنی ایجاد یک وصله مناسب نیست و طول همپوشانی، مهار میلگردها و شرایط بتن نیز باید مطابق نقشه و ضوابط فنی کنترل شود. بنابراین پیش از اجرای وصله، جزئیات نقشه سازه باید بهدقت بررسی شود.
اورلب تماسی
در اورلب تماسی، دو میلگرد در طول ناحیه وصله در کنار یکدیگر قرار میگیرند و معمولاً با سیم آرماتوربندی یا مفتول در موقعیت مناسب مهار میشوند. این اتصال باعث میشود میلگردها هنگام آرماتوربندی، جابهجایی و بتنریزی از محل تعیینشده خارج نشوند. بااینحال، بستن میلگردها با مفتول بهتنهایی باعث ایجاد طول وصله مناسب نمیشود و نمیتواند جایگزین الزامات طراحی باشد. در اجرای این نوع اورلب باید پوشش بتن، فاصله میلگردها، طول همپوشانی و سایر جزئیات اجرایی مطابق نقشه سازه رعایت شود تا بتن بتواند عملکرد مناسبی در اطراف ناحیه وصله داشته باشد.
اورلب غیرتماسی
در اورلب غیرتماسی، دو میلگرد در طول ناحیه وصله مستقیماً با یکدیگر تماس ندارند و بین آنها فاصلهای وجود دارد. در این حالت، فاصله میان میلگردها باید به اندازهای باشد که بتن بتواند بهدرستی در فضای بین آنها جریان پیدا کند و تراکم مناسب بتن امکانپذیر باشد. همچنین پوشش بتن، طول وصله و شرایط مهاری باید مطابق ضوابط فنی پروژه کنترل شوند. استفاده از اورلب غیرتماسی بدون توجه به فاصله میلگردها میتواند موجب ایجاد فضای نامناسب برای بتنریزی و کاهش کیفیت ناحیه وصله شود. بنابراین جزئیات این نوع وصله باید بر اساس نقشه و مشخصات سازه اجرا شود.
سوالات متداول درباره اورلب میلگرد
1. اورلب میلگرد چیست؟
اورلب میلگرد روشی برای ادامه دادن یک میلگرد با میلگرد دیگر است که در آن دو میلگرد در طول مشخصی روی یکدیگر قرار میگیرند. این قسمت مشترک باعث انتقال نیرو از طریق پیوستگی میلگرد و بتن میشود.
2. اورلب میلگرد چند برابر قطر میلگرد است؟
یک ضریب ثابت برای تمام شرایط وجود ندارد. اعدادی مانند ۴۰D یا ۵۰D گاهی برای تخمین کارگاهی استفاده میشوند، اما طول نهایی باید بر اساس شرایط طراحی، مشخصات بتن و فولاد و ضوابط آییننامهای تعیین شود.
3. اورلب میلگرد ۱۶ چقدر است؟
اگر صرفاً برای برآورد ریاضی از ضریب ۴۰D استفاده شود، برای میلگرد ۱۶ میلیمتری مقدار ۶۴ سانتیمتر به دست میآید و با ضریب ۵۰D، مقدار ۸۰ سانتیمتر خواهد بود. اما این اعداد بهتنهایی طول وصله اجرایی و تأییدشده پروژه محسوب نمیشوند.
4. محل مناسب اورلب میلگرد ستون کجاست؟
محل مناسب وصله ستون به شرایط سازه و نیروهای عضو وابسته است و باید از نقشه سازه و جزئیات طراحی مشخص شود. نمیتوان یک ارتفاع یا محل ثابت را برای همه ستونها تعیین کرد.
5. آیا میتوان تمام میلگردها را در یک محل اورلب کرد؟
این موضوع باید بر اساس ضوابط طراحی و نقشه سازه بررسی شود. تعداد و درصد میلگردهای وصلهشده در یک مقطع میتواند بر الزامات وصله اثر بگذارد؛ بنابراین جمع کردن تمام وصلهها در یک محل بدون تأیید طراحی، روش قابل تعمیمی نیست.
