انتخاب لوله مانیسمان فقط با توجه به قطر و ضخامت انجام نمیشود؛ یک اشتباه کوچک در تشخیص استاندارد میتواند باعث شود لولهای خریداری شود که از نظر ابعاد مناسب به نظر میرسد، اما برای فشار، دما یا کاربرد موردنظر مشخصات لازم را ندارد. به همین دلیل، شناخت جدول استاندارد لوله مانیسمان و تفاوت استانداردهایASTM ، ASME، API، DIN و EN برای خریداران، مهندسان و مجریان پروژههای صنعتی اهمیت زیادی دارد. در این مطلب، علاوه بر بررسی جدول لوله مانیسمان و انواع استانداردهای رایج، نحوه نامگذاری، مفهوم رده (Schedule)، تفاوت قطر و ضخامت و نکات مهم انتخاب استاندارد را بررسی میکنیم.
جدول استاندارد لوله مانیسمان بر اساس رده و استاندارد تولید
در جدول استاندارد لوله مانیسمان میتوان رابطه میان رده، استاندارد تولید، نوع فولاد و کاربرد اصلی هر لوله را بهصورت خلاصه مشاهده کرد. برای درک بهتر مشخصات لوله مانیسمان باید بین «استاندارد تولید» و «رده لوله» تفاوت قائل شد. استاندارد تولید مانند ASTM A106 یا API 5L مشخص میکند محصول از چه الزامات فنی، متریال، آزمونها و شرایط تولیدی پیروی کند؛ در مقابل، رده (Schedule) بیشتر به ضخامت دیواره نسبت به اندازه اسمی لوله مربوط میشود. بنابراین عبارتهایی مانند رده 40 یا رده 80 بهتنهایی یک استاندارد کامل برای لوله محسوب نمیشوند.
| نمونه رده یا مشخصه | نوع لوله / کاربرد اصلی | استاندارد یا مرجع |
| Sch 20، 40، 80 و بالاتر | لوله بدون درز فولاد کربنی برای دمای بالا | ASTM A106 |
| بر اساس ضخامت و Grade | لوله فولادی درزدار و بدون درز | ASTM A53 |
| Scheduleهای مختلف | استاندارد ابعادی لوله فولادی | ASME B36.10 |
| PSL و Gradeهای مختلف | لوله خطوط انتقال نفت، گاز و سیالات | API 5L |
| بر اساس استاندارد و کلاس محصول | لولههای اروپایی و آلمانی | DIN / EN |
| Partهای مختلف | لوله فولادی بدون درز برای کاربردهای فشاری | EN 10216 |

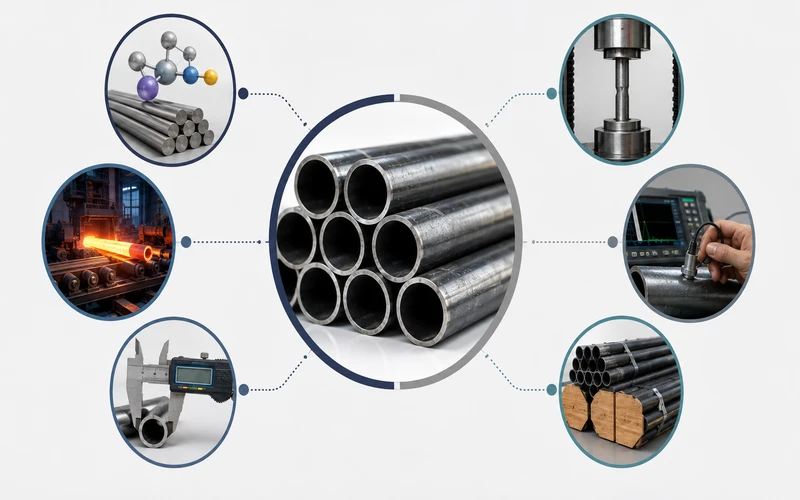

استاندارد لوله مانیسمان چیست و چه اطلاعاتی را مشخص میکند؟
استاندارد لوله مانیسمان مجموعهای از الزامات فنی است که مشخص میکند یک لوله بدون درز باید با چه مشخصاتی تولید و کنترل شود. این الزامات میتوانند مواردی مانند ترکیب شیمیایی فولاد، خواص مکانیکی، روش تولید، ابعاد، تلرانسها، آزمونهای کنترل کیفیت، بازرسی، نشانهگذاری و شرایط تحویل را دربر بگیرند.
بنابراین استاندارد صرفاً یک شماره روی لوله نیست. برای مثال، ASTM A106 بهطور مشخص لوله بدون درز فولاد کربنی برای سرویس دمای بالا را پوشش میدهد و قابلیتهایی مانند انجام عملیات خمکاری، فلنجکاری و جوشکاری را نیز در محدوده کاربرد خود در نظر میگیرد.
از طرف دیگر، ASTM A53 دامنه متفاوتی دارد و لولههای فولادی سیاه و گالوانیزه گرم را در دو حالت درزدار و بدون درز پوشش میدهد. این استاندارد برای لولههای NPS 1/8 تا NPS 26 تعریف شده و الزامات آزمونهایی مانند کشش، خمش، تختکردن، هیدرواستاتیک و آزمون الکتریکی غیرمخرب را در خود دارد.

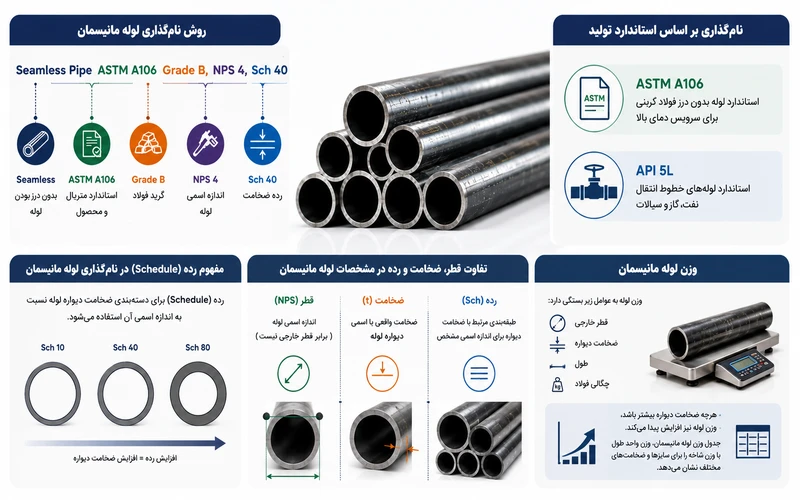

روش نامگذاری لوله مانیسمان چگونه است؟
نامگذاری لوله مانیسمان معمولاً ترکیبی از چند مشخصه است که هرکدام بخش متفاوتی از ویژگی محصول را نشان میدهند. یک نمونه متداول میتواند به شکل «Seamless Pipe ASTM A106 Grade B, NPS 4, Sch 40» نوشته شود.
در این عبارت، Seamless نشاندهنده بدون درز بودن لوله است، ASTM A106 استاندارد متریال و محصول را مشخص میکند، Grade B گرید فولاد است، NPS 4 اندازه اسمی لوله را نشان میدهد و Sch 40 رده ضخامت را بیان میکند.
🔷نامگذاری بر اساس استاندارد تولید
استاندارد تولید معمولاً یکی از اولین اطلاعاتی است که باید در سفارش لوله مشخص شود. در مقابل، API 5L برای لولههای خطوط انتقال طراحی شده و الزامات تولید، بازرسی، آزمون، نشانهگذاری و قابلیت ردیابی لوله را مشخص میکند.
🔷مفهوم رده یا Schedule در نامگذاری لوله مانیسمان
رده (Schedule) یا Sch یکی از مهمترین مشخصههای ابعادی لوله است. رده بهطور کلی برای دستهبندی ضخامت دیواره لوله نسبت به اندازه اسمی آن استفاده میشود. به همین دلیل، برای یک NPS مشخص، افزایش رده معمولاً با افزایش ضخامت دیواره همراه است.
🔷تفاوت قطر، ضخامت و رده در مشخصات لوله مانیسمان
قطر، ضخامت و رده سه مفهوم متفاوت هستند. قطر اسمی یا NPS یک روش نامگذاری استاندارد برای اندازه لوله است و الزاماً برابر قطر خارجی واقعی نیست. ضخامت، ضخامت واقعی یا اسمی دیواره لوله است و رده، یک طبقهبندی مرتبط با ضخامت دیواره برای اندازه اسمی مشخص محسوب میشود.
وزن لوله مانیسمان به عواملی مانند قطر خارجی، ضخامت دیواره، طول و چگالی فولاد بستگی دارد. به همین دلیل، جدول وزن لوله مانیسمان معمولاً وزن واحد طول یا وزن شاخه را برای سایزها و ضخامتهای مختلف نشان میدهد. هرچه ضخامت دیواره لوله بیشتر باشد، وزن آن نیز افزایش پیدا میکند. با این حال، برای محاسبه دقیق وزن خرید، باید مشخصات واقعی محصول و تلرانسهای ابعادی آن نیز در نظر گرفته شود.

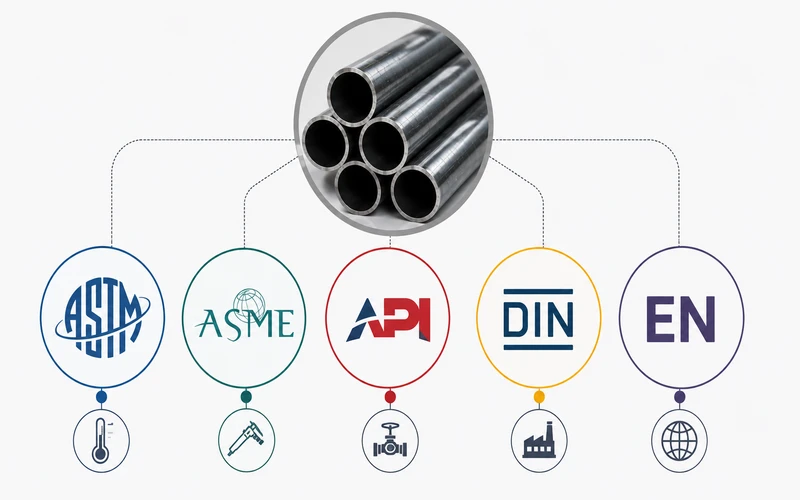

انواع استاندارد لوله مانیسمان کداماند؟
استانداردهای لوله بدون درز را میتوان بر اساس نظام استانداردگذاری و حوزه کاربرد به چند گروه مهم تقسیم کرد ASTM وASME در پروژههای مبتنی بر استانداردهای آمریکایی بسیار رایج هستند، API بیشتر در حوزه خطوط انتقال انرژی کاربرد دارد و استانداردهای DIN و EN در پروژههای اروپایی و برخی بازارهای بینالمللی دیده میشوند.
هیچکدام از این استانداردها را نمیتوان بدون توجه به کاربرد، «بهترین استاندارد» دانست. انتخاب صحیح به فشار و دمای کاری، نوع سیال، شرایط محیطی، الزامات طراحی، جنس فولاد و مقررات پروژه بستگی دارد.
برای مقایسه سریع جدول استاندارد لوله های مانیسمان را میتوان بر اساس نوع محصول، کاربرد، متریال و الزامات فنی هر استاندارد تنظیم کرد.
استاندارد ASTM لوله مانیسمان
ASTMمجموعه بزرگی از استانداردهای مواد و محصولات فولادی را منتشر میکند. در حوزه لولههای مانیسمان، ASTM A106یکی از مهمترین استانداردهای شناختهشده است که لولههای بدون درز فولاد کربنی برای سرویس دمای بالا را پوشش میدهد. این استاندارد در سایزهای NPS 1/8 تا NPS 48 تعریف شده است.
برای مقایسه استانداردهای مورد استفاده برای لولههای بدون درز، جدول استاندارد لوله بدون درز میتواند مشخصات محصول، کاربرد و استاندارد مربوط به هر نوع لوله را در یک نگاه نشان دهد.
| کاربرد شاخص | نوع محصول | استاندارد |
| دمای بالا | لوله بدون درز فولاد کربنی | ASTM A106/A106M |
| سرویسهای عمومی و انتقال سیالات | لوله درزدار و بدون درز | ASTM A53/A53M |
| سرویس دمای پایین | لوله بدون درز و درزدار | ASTM A333/A333M |
| سرویس دمای بالا | لوله بدون درز آلیاژی | ASTM A335/A335M |
بنابراین در زمان خرید، تنها عبارت ASTM کافی نیست و باید شماره استاندارد و گرید دقیق نیز مشخص شود.
استاندارد ASME لوله مانیسمان
ASME در حوزه لولهکشی صنعتی، تجهیزات تحت فشار و ابعاد محصولات نقش مهمی دارد. یکی از استانداردهای مهم آن ASME B36.10 است که ابعاد لولههای فولادی درزدار و بدون درز را استانداردسازی میکند. نسخه فعلی معرفیشده توسط ASME، B36.10-2022 است.
نکته مهم این است که ASME B36.10 را نباید با استاندارد متریال یکی دانست. این استاندارد عمدتاً مرجع ابعادی است و مشخص میکند لوله از نظر سایز، ضخامت و ابعاد چگونه استاندارد شود. بنابراین ممکن است یک لوله ASTM A106 از نظر متریال مطابق ASTM و از نظر ابعاد مطابق ASME B36.10 باشد. خود ASTM A106 نیز ضخامت اسمی را به ابعاد B36.10 ارجاع میدهد.
| کاربرد | موضوع اصلی | استاندارد |
| تعیین سایز و ضخامت | ابعاد لوله فولادی | ASME B36.10 |
| ابعاد لوله استنلس استیل | لولههای فولاد زنگنزن | ASME B36.19 |
| طراحی و ساخت سیستمهای فرایندی | لولهکشی فرایندی | ASME B31.3 |
استاندارد API برای لولههای مانیسمان
API بیشتر در صنایع نفت، گاز و انرژی شناخته میشود. مهمترین استاندارد مرتبط با لولههای خطوط انتقال، API Specification 5L است. این استاندارد الزامات مربوط به ساخت لولههای فولادی بدون درز و درزدار را دربر میگیرد و موضوعاتی مانند متریال، فرآیند تولید، بازرسی، آزمون، نشانهگذاری و قابلیت ردیابی را پوشش میدهد.
API 5L الزاماً معادل «لوله مانیسمان» نیست، زیرا این استاندارد هم محصولات بدون درز و هم محصولات درزدار را پوشش میدهد. بنابراین هنگام خرید لوله بدون درز API باید روش ساخت و مشخصات کامل سفارش نیز بررسی شود.
| کاربرد | محصول | استاندارد |
| خطوط انتقال نفت و گاز | Line Pipe | API 5L |
| چاههای نفت و گاز | Casing و Tubing | API 5CT |
| تجهیزات لولهای چاه | رزوه و اتصالات | API 5B |
استاندارد DIN لوله مانیسمان
DIN یکی از نظامهای استانداردگذاری شناختهشده آلمان است. برخی استانداردهای قدیمی DIN برای لولههای بدون درز هنوز در بازار و اسناد تجاری دیده میشوند، اما باید وضعیت اعتبار آنها بررسی شود. برای نمونه، DIN 1629 مربوط به لولههای دایرهای بدون درز از فولادهای غیرآلیاژی با الزامات ویژه بوده، اما DIN Media وضعیت این استاندارد را «Withdrawn» اعلام کرده و استانداردهای اروپایی مانند EN 10216 جایگزین آن شدهاند.
| نکته | وضعیت / موضوع | استاندارد |
| در بازار و اسناد قدیمی دیده میشود | قدیمی و withdrawn | DIN 1629 |
| جایگزینهای اروپایی مدرن | لوله بدون درز برای فشار | DIN EN 10216-1 |
| فولادهای مناسب کاربردهای فشاری | لوله بدون درز برای فشار و دما | DIN EN 10216-2 |
استاندارد EN لوله مانیسمان
استانداردهای EN مجموعهای از استانداردهای اروپایی هستند و در حوزه لولههای فولادی بدون درز، سری EN 10216 اهمیت زیادی دارد. برای نمونه، EN 10216-1 شرایط فنی تحویل لولههای فولادی بدون درز برای کاربردهای فشاری را مشخص میکند و بخش نخست آن به فولادهای غیرآلیاژی با خواص مشخص در دمای محیط مربوط است.
استاندارد EN 10216-1 در کاربردهایی مانند تجهیزات و نیروگاهها استفاده میشود و به دلیل کاربرد در سیستمهای تحت فشار، الزامات فنی مشخصی برای محصول دارد.
| کاربرد | نوع محصول | استاندارد |
| کاربردهای فشاری | لوله بدون درز فولاد غیرآلیاژی | EN 10216-1 |
| دما و فشار | لوله بدون درز فولاد غیرآلیاژی و آلیاژی | EN 10216-2 |
| کاربردهای فشاری | لوله بدون درز فولاد آلیاژی ریزدانه | EN 10216-3 |
| کاربردهای خاص | لوله بدون درز برای دمای پایین | EN 10216-4 |
| صنایع مختلف | لوله بدون درز استنلس استیل | EN 10216-5 |
تفاوت استانداردهای مختلف لوله مانیسمان چیست؟
تفاوت اصلی استانداردهای لوله مانیسمان در حوزه کاربرد، مشخصات متریال، الزامات تولید، آزمونها، ابعاد، تلرانسها و سطح کنترل کیفیت است. بنابراین نمیتوان استانداردها را صرفاً بر اساس نام کشور یا سازمان صادرکننده با یکدیگر مقایسه کرد.
برای مثال، ASTM A106 بیشتر به مشخصات یک نوع محصول و متریال مربوط است، در حالی که ASME B36.10 بر استانداردسازی ابعاد لوله تمرکز دارد. API 5L نیز الزامات گستردهای برای تولید و کنترل Line Pipe دارد.
| نوع کاربرد | تمرکز اصلی | استاندارد |
| دمای بالا | لوله بدون درز کربنی | ASTM A106 |
| سرویس عمومی | لوله فولادی درزدار و بدون درز | ASTM A53 |
| طراحی و انتخاب ابعاد | ابعاد لوله فولادی | ASME B36.10 |
| انتقال نفت و گاز | Line Pipe | API 5L |
| اسناد و محصولات قدیمی | استاندارد قدیمی لوله بدون درز | DIN 1629 |
| صنایع فرایندی و نیروگاهی | لوله بدون درز برای فشار | EN 10216 |
در کنار مقایسه استانداردها، بررسی مشخصات فنی و تنوع محصولات عرضهشده توسط تأمینکنندگان فولاد، از جمله مجموعههایی مانند توس ارگ، میتواند به انتخاب آگاهانهتر محصول کمک کند.
همچنین مراجعه به جدول استاندارد لوله مانیسمان پیش از ثبت سفارش، کمک میکند مشخصات محصول با نیازهای فنی پروژه تطبیق داده شود.
چگونه استاندارد مناسب لوله مانیسمان را انتخاب کنیم؟
انتخاب استاندارد باید از نیاز فنی پروژه شروع شود، نه از موجودی بازار یا صرفاً نام تجاری لوله. نخست باید مشخص شود لوله برای چه سیالی استفاده میشود و فشار و دمای کاری آن چقدر است. سپس باید نوع فولاد، شرایط خوردگی، روش اتصال، الزامات تست و مقررات پروژه مشخص شود.
برای یک سیستم فرایندی دما بالا، ممکن است استانداردی مانند ASTM A106 مناسب باشد؛ این استاندارد مشخصاً لوله بدون درز فولاد کربنی برای سرویس دمای بالا را پوشش میدهد. در خطوط انتقال نفت و گاز، API 5L میتواند مرجع اصلی مشخصات Line Pipe باشد. برای پروژههای مبتنی بر استانداردهای اروپایی نیز سری EN 10216 گزینه مهمی است.
در مرحله بعد باید سایز اسمی و ضخامت تعیین شود. سپس مشخصات گرید فولاد، طول، نوع انتهای لوله، تستهای موردنیاز و گواهی متریال در سفارش درج شود.
در کنار بررسی مشخصات فنی، برآورد هزینه تأمین سایر محصولات فولادی نیز برای مدیریت بودجه پروژه اهمیت دارد؛ به همین دلیل، بررسی قیمت رول گالوانیزه در مشهد میتواند برای پروژههایی که به این نوع محصولات نیاز دارند، بخشی از فرآیند خرید باشد.

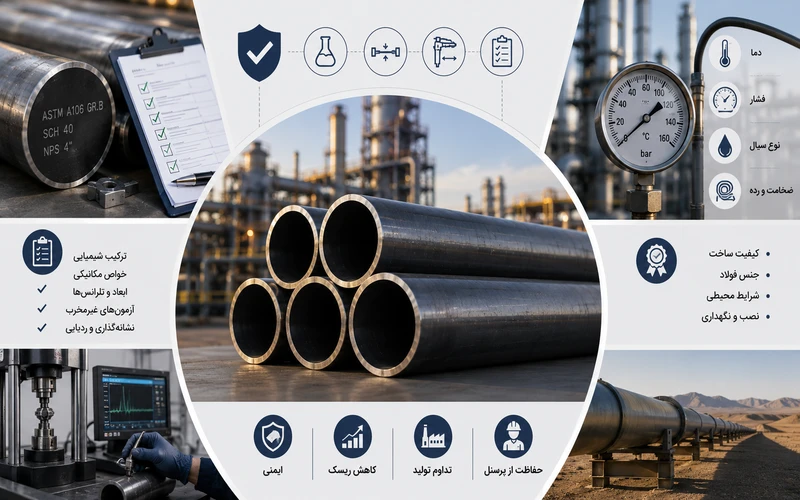

اهمیت استاندارد لوله مانیسمان در کیفیت و کاربرد آن
استاندارد یکی از مهمترین ابزارهای کنترل کیفیت در زنجیره تولید و خرید لوله است. وقتی لوله بر اساس یک استاندارد مشخص سفارش داده میشود، خریدار میتواند انتظار داشته باشد محصول از نظر ترکیب شیمیایی، خواص مکانیکی، ابعاد و آزمونهای تعیینشده در محدوده الزامات همان استاندارد قرار داشته باشد و این در محسبات هزینه نیز اهمیت دارد.
همچنین در پروژههای صنعتی، علاوه بر مشخصات فنی لوله، بررسی هزینه سایر محصولات فولادی مانند قیمت روز ورق گالوانیزه نیز میتواند در برآورد نهایی هزینههای تأمین تجهیزات مؤثر باشد.
🔵تأثیر استاندارد بر مقاومت و دوام لوله مانیسمان
استاندارد با تعیین الزامات مربوط به ترکیب شیمیایی و خواص مکانیکی، نقش مهمی در کنترل عملکرد لوله دارد. از سوی دیگر، افزایش رده نیز باعث افزایش ضخامت دیواره میشود.
دوام لوله علاوه بر استاندارد به جنس فولاد، شرایط محیطی، نوع سیال، دما، خوردگی، کیفیت ساخت، کیفیت جوش در صورت وجود، نحوه نصب و نگهداری نیز وابسته است. بنابراین استاندارد را باید یکی از اجزای اصلی تضمین کیفیت دانست، نه تنها عامل تعیینکننده عمر لوله.
🔵نقش استاندارد در ایمنی خطوط لوله و تجهیزات صنعتی
در خطوط انتقال و تجهیزات صنعتی، شکست لوله میتواند خسارت مالی، توقف تولید و در برخی کاربردها خطرات جدی ایمنی ایجاد کند. به همین دلیل، استانداردها با تعریف الزامات تولید، بازرسی و آزمون به کاهش ریسک استفاده از محصول نامناسب کمک میکنند.
سوالات متداول درباره استاندارد لوله مانیسمان
- بهترین استاندارد لوله مانیسمان کدام است؟
استانداردی که برای تمام پروژهها «بهترین» باشد وجود ندارد. انتخاب باید بر اساس کاربرد انجام شود.
- تفاوت لوله مانیسمان رده 20، 40 و 80 چیست؟
تفاوت اصلی این ردهها در ضخامت دیواره لوله است. برای یک سایز اسمی مشخص، رده بالاتر معمولاً به معنی ضخامت بیشتر و در نتیجه قطر داخلی کمتر است. با این حال، رده بهتنهایی بیانگر کل مشخصات فنی لوله نیست. برای مقایسه دقیق ردههای مختلف، میتوان به جدول لوله مانیسمان و ضخامت متناظر هر NPS مراجعه کرد.
- استاندارد ASTM و ASME چه تفاوتی دارند؟
ASTM در بسیاری از موارد مشخصات مواد و محصولات را تعیین میکند. در مقابل، ASME استاندارد ابعادی لولههای فولادی درزدار و بدون درز است و سایزها و ضخامتهای استاندارد را پوشش میدهد.
- چگونه استاندارد لوله مانیسمان را از روی مشخصات آن تشخیص دهیم؟
ابتدا باید مارکینگ روی بدنه یا اطلاعات بستهبندی لوله بررسی شود. معمولاً استاندارد، گرید، سایز، رده، سازنده و برخی اطلاعات تولید روی محصول یا مدارک همراه درج میشود. سپس این اطلاعات باید با گواهی متریال یا MTC و سفارش خرید تطبیق داده شود.
